BRL-CAD

BRL-CAD — бесплатный комплекс для 3D-моделирования и инженерного анализа в Windows, ориентированный на точное создание твердотельных объектов с помощью конструктивной геометрии. Программа объединяет графический редактор, средства визуализации и набор утилит для работы с геометрическими базами данных, поэтому подходит для проектирования деталей, технических конструкций и сложных сборок.

По набору задач BRL-CAD можно сравнить с FreeCAD, однако подход у программ различается. FreeCAD строит рабочий процесс вокруг параметрических моделей, эскизов и отдельных специализированных модулей, тогда как BRL-CAD делает акцент на булевых операциях над объемными примитивами, трассировке лучей и инженерных измерениях. В BRL-CAD удобнее формировать геометрию из комбинаций сфер, конусов или параллелепипедов, а FreeCAD предлагает более привычную для многих пользователей схему с деревом параметров и эскизами.

Возможности BRL-CAD

Создание твердотельных моделей на основе конструктивной геометрии. Объекты собираются из базовых примитивов с применением операций объединения, вычитания и пересечения.
Работа с типовыми геометрическими формами: сферами, цилиндрами, конусами, тороидами, эллипсоидами и полупространствами. Такой подход удобен при разработке корпусов, механизмов и элементов инфраструктуры.
Хранение моделей в собственной базе геометрии. В ней можно организовать связанные компоненты изделия и отдельно редактировать составляющие сложной конструкции.

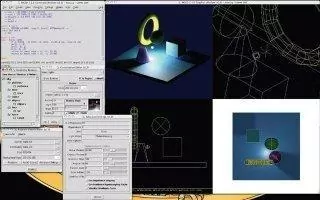

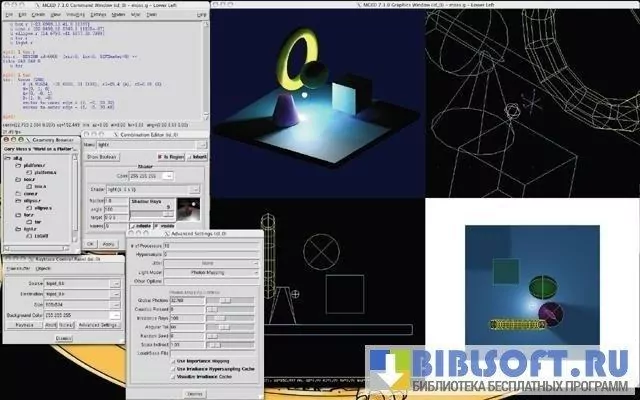

Просмотр и редактирование сцены через графические инструменты BRL-CAD, включая MGED и Archer. MGED рассчитан на детальную работу с геометрией, а Archer предоставляет более наглядную оболочку для просмотра и построения объектов.
Рендеринг с трассировкой лучей. Сцена может использоваться не только для проверки формы, но и для получения реалистичного изображения с учетом освещения и материалов.
Инженерные вычисления по модели. Программа помогает определять объем, площадь поверхности, габариты и другие характеристики, которые полезны при проверке конструкции.
Работа с импортом и экспортом через набор конвертеров. Это позволяет обмениваться геометрией с другими САПР, хотя совместимость зависит от конкретного формата и сложности исходной модели.
Использование командных утилит и сценариев. Такой режим подходит для автоматизации повторяющихся операций, пакетной обработки моделей и проведения тестовых расчетов.

BRL-CAD особенно полезна в сценариях, где важна не декоративная подача модели, а проверяемая геометрия. Например, корпус можно получить последовательным вычитанием отверстий из базового объема, затем оценить его размеры и передать сцену на визуализацию без перестройки объекта в другом редакторе.

Преимущества 3D-редактора

Свободное распространение позволяет использовать BRL-CAD без покупки коммерческой лицензии и устанавливать комплекс на рабочие места с Windows без оплаты за каждый экземпляр.
Конструктивная геометрия хорошо подходит для точного описания деталей, в которых форма задается простыми объемами и их сочетаниями. Изменение исходного примитива может быстро повлиять на связанные элементы модели.
В комплекте собраны не только средства построения, но и рендеринг, измерительные инструменты, конвертеры и утилиты командной строки. Для базового инженерного цикла не требуется сразу подбирать несколько разных программ.
Разделение на отдельные инструменты дает гибкость. Графический редактор можно использовать для ручной работы, а консольные средства — для автоматизации и обработки больших наборов данных.
Трассировка лучей помогает проверять сцену с разных ракурсов и создавать наглядные изображения деталей или сборок.

Недостатки

Интерфейс BRL-CAD заметно сложнее привычных бытовых 3D-редакторов. Освоение MGED, структуры базы и команд требует времени, особенно при первом знакомстве с конструктивной геометрией.
Программа рассчитана прежде всего на точное твердотельное моделирование, поэтому не заменяет специализированный пакет для скульптинга, органических форм или ручной полигональной анимации.
Параметрический рабочий процесс и эскизные инструменты представлены не так привычно, как в FreeCAD и коммерческих САПР. Пользователю, привыкшему строить деталь через последовательность эскизов, логика булевых операций может показаться непривычной.
Большой набор отдельных утилит иногда усложняет навигацию по возможностям комплекса. Для уверенной работы приходится разбираться не только с редактором, но и с назначением вспомогательных инструментов.
Обмен данными с внешними САПР не гарантирует полного сохранения структуры модели: при переносе могут потребоваться проверка геометрии и ручная корректировка.

BRL-CAD лучше всего подойдёт тем, кому нужен точный твердотельный редактор с конструктивной геометрией, встроенной трассировкой лучей и инструментами инженерной проверки, а не универсальная среда для художественного 3D. Комплекс требует привыкания, зато дает независимый рабочий процесс для технических моделей и распространяется бесплатно.
