FreeCAD для Windows

FreeCAD — параметрический редактор трёхмерных моделей для Windows, предназначенный для проектирования деталей, механизмов и архитектурных объектов с последующей подготовкой чертежей или экспортом в распространённые форматы. Программа использует модульную структуру: отдельные рабочие окружения отвечают за эскизы, твёрдотельное моделирование, работу с сетками, строительные конструкции и инженерные расчёты.

FreeCAD можно рассматривать как бесплатную альтернативу AutoCAD в задачах технического проектирования. Обе программы позволяют создавать двумерные чертежи и трёхмерные объекты, однако FreeCAD делает акцент на параметрической истории построения и поддержке форматов STEP и IGES, тогда как AutoCAD теснее связан с экосистемой DWG. Для проектов, где требуется именно DWG-совместимость или привычные коммерческие инструменты Autodesk, FreeCAD подходит не всегда.

Возможности FreeCAD

Модель в FreeCAD строится последовательно: изменение исходного эскиза или размера обновляет связанные элементы. Такой подход удобен при проектировании деталей, поскольку отверстия, фаски и скругления не приходится полностью создавать заново после каждой правки.

• Создание параметрических эскизов с геометрическими ограничениями, размерами и привязками.

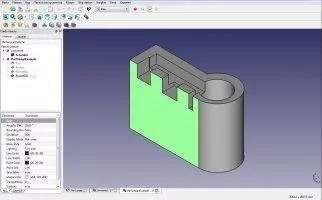

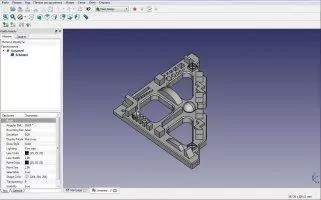

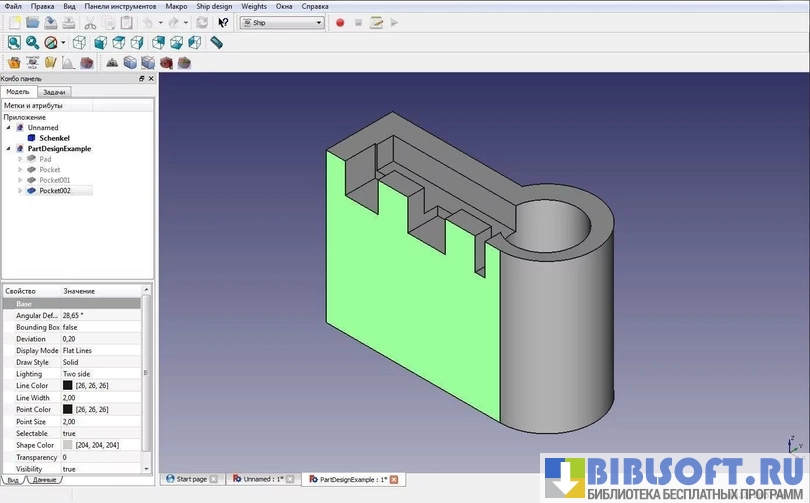

• Твёрдотельное моделирование в рабочем окружении Part Design: выдавливание профилей, создание отверстий, фасок и скруглений.
• Работа с отдельными геометрическими примитивами и булевыми операциями объединения, вычитания и пересечения.
• Построение поверхностей и объектов на основе кривых, а также редактирование геометрии через дерево модели.

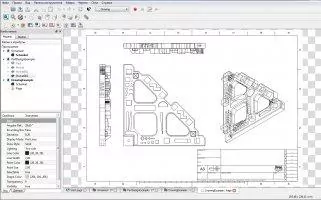

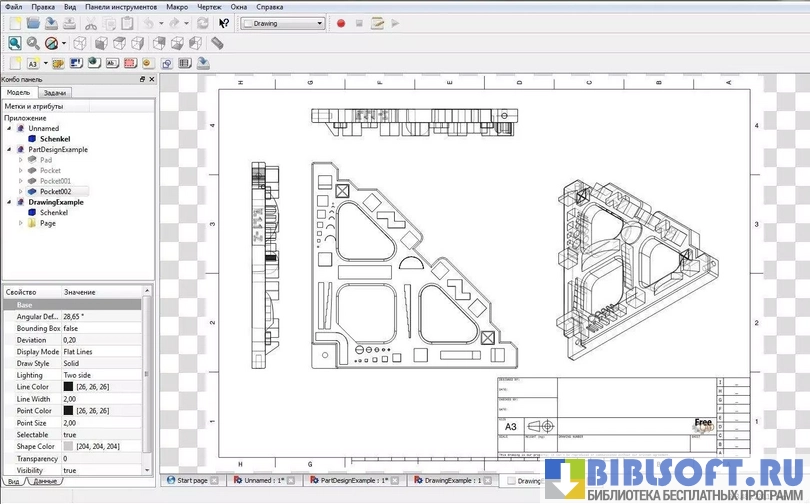

• Подготовка двумерных чертежей из трёхмерных объектов с видами, размерами и обозначениями.
• Импорт и экспорт инженерных данных через STEP и IGES, а также работа с DXF, SVG, STL, OBJ и другими форматами.

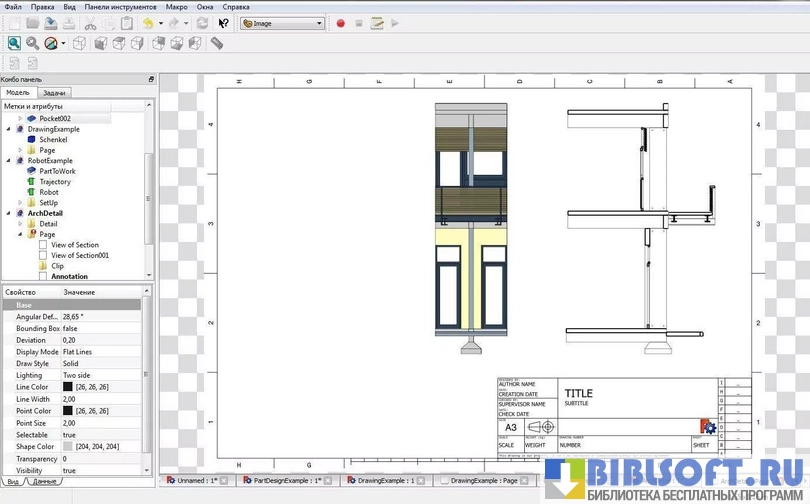

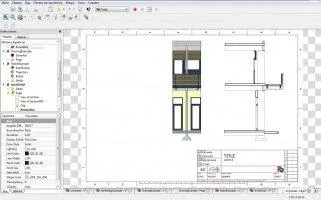

• Проектирование строительных элементов в окружении Arch с созданием стен, перекрытий и связанной документации.
• Расчёты методом конечных элементов через инструменты FEM для анализа поведения созданных конструкций.

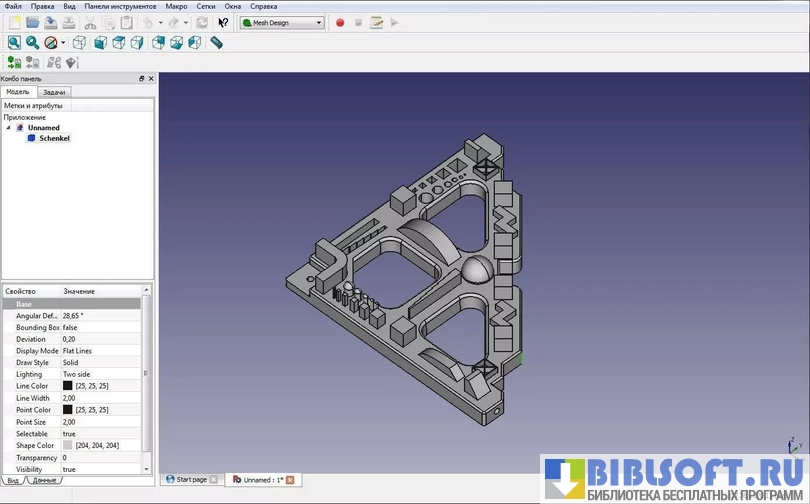

• Работа с треугольными сетками, включая импорт моделей STL и их последующее использование в проекте.
• Создание траекторий обработки в рабочем окружении Path для подготовки операций механической обработки.

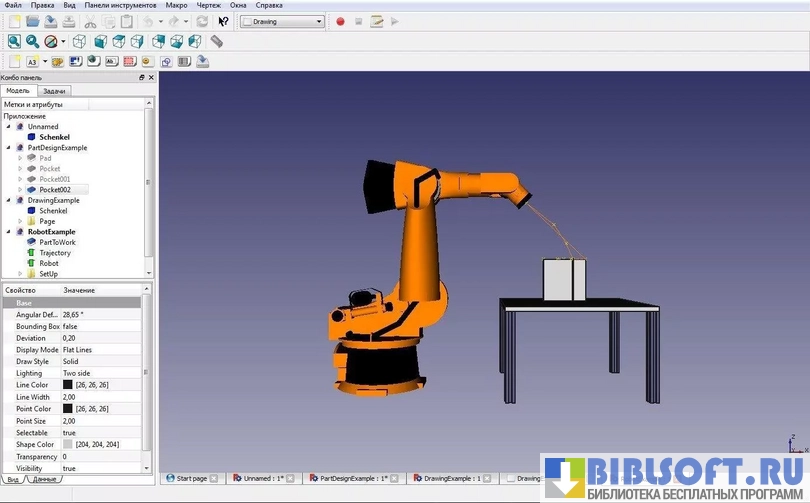

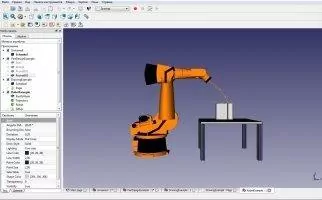

• Моделирование движения робота с настройкой звеньев, сочленений и положений механизма.
• Автоматизация повторяющихся действий с помощью встроенной консоли Python, макросов и расширений.
• Использование таблиц для хранения параметров и связи числовых значений с размерами модели.

Преимущества редактора

• Параметрическая модель сохраняет последовательность операций, поэтому изменение ключевого размера может автоматически отразиться на зависимых элементах.
• Модульная архитектура позволяет подключать рабочие окружения под конкретную задачу, не ограничиваясь только механическим проектированием.
• Поддержка STEP и IGES упрощает обмен деталями с инженерными системами, а STL и OBJ подходят для работы с полигональными моделями.
• Открытый исходный код даёт возможность расширять программу Python-скриптами и дополнительными модулями.
• Связка трёхмерного объекта с чертежом помогает получать документацию из уже созданной модели, а не перерисовывать её вручную.
• Наличие Arch, FEM и Path в одном приложении расширяет область применения от проектирования детали до строительной схемы или расчётной задачи.

Недостатки

• Интерфейс и набор рабочих окружений требуют привыкания: инструменты распределены по модулям, а одинаковые задачи могут выполняться разными способами.
• При сложной параметрической истории изменение ранней операции способно нарушить последующие элементы и потребовать ручного исправления модели.
• FreeCAD не ориентирована на полноценную работу с DWG, поэтому проекты из среды AutoCAD могут потребовать конвертации и проверки оформления.
• Инструменты FEM и Path требуют инженерной подготовки: программа предоставляет рабочие средства расчёта и обработки, но не заменяет специализированную методику проектирования.
• Для органических форм и сложной скульптурной детализации возможности FreeCAD менее удобны, чем инструменты, рассчитанные специально на свободное моделирование.

FreeCAD особенно полезна там, где модель должна оставаться изменяемой: в учебном проекте можно связать размеры эскиза с таблицей, а в прикладной разработке — передать деталь в STEP, выпустить чертёж и подготовить сеточную копию для дальнейшего производства.

FreeCAD создавалась для тех, кому нужен изменяемый трёхмерный проект с инженерными форматами, чертежами и возможностью расширения через Python. Программа лучше всего подходит для учебного конструирования, прототипирования и небольших производственных задач, а распространяется бесплатно.
